差壓變送器是一種在工業生產中使用非常廣泛的儀表之一，通過其測量的物理參數也很多，諸如壓力，液位，流量都可以通過其獲時，對于工業生產中有著重要的意義。

差壓變送器在工業生產中應用很廣泛，用來測量工業流量效果十分顯著。通常與孔板流量計，V錐流量計，彎管流量計，威力巴流量計，阿牛巴（均束管）流量計等進行配套使用。

差壓變送器作為過程控制系統的檢測變換部分，將液體、氣體或蒸汽的差壓（壓力）、流量、液位等工藝參數轉換成統一的標準信號（如DC 4mA～20mA電流），作為顯示儀表、運算器和調節器的輸入信號，以實現生產過程的連續檢測和自動控制。

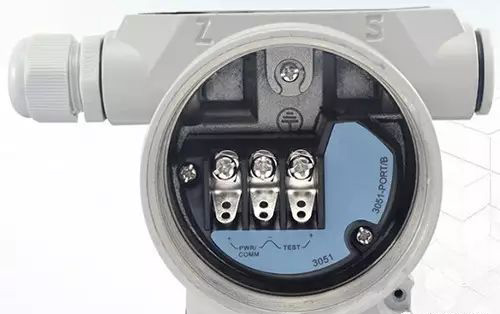

差壓變送器接線步驟

1.拆下電子外殼。

2.將正極導線接到“PWR/COMN”接線端子上，負極導線接到“-”接線端子上。注意不得將帶電信號線與測試端子（Test）相連，因通電將損壞測試線路中的測試二極管。應使用屏蔽的雙絞線以獲得*佳的測量效果，為了保證正確通訊，應使用24AWG或更高的電纜線。

3.用導管塞將變送器殼體上未使用的導管接口密封。

4.重新擰上表蓋。

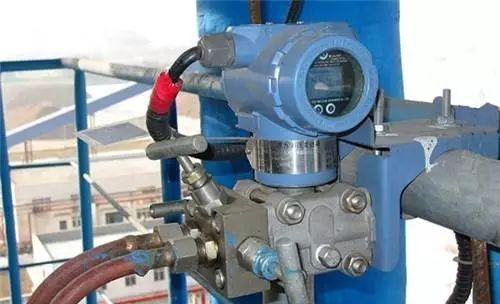

差壓變送器的安裝要求

差壓變送器的安裝圖可詳見：“壓力變送器安裝示意圖與說明”

1.差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況：

a.防止變送器與腐蝕性或過熱的被測介質直接接觸；

b.防止渣滓在引壓管內沉積，堵塞；

c.正負壓兩側引壓管的長度應盡量相同；

d.正負壓兩側引壓管內的液柱壓頭應保持平衡；

e.引壓管安裝在溫度梯度和溫度波動*小的地方。

2.測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中；

3.測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中；

4.測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。

應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。

投運和零點校驗

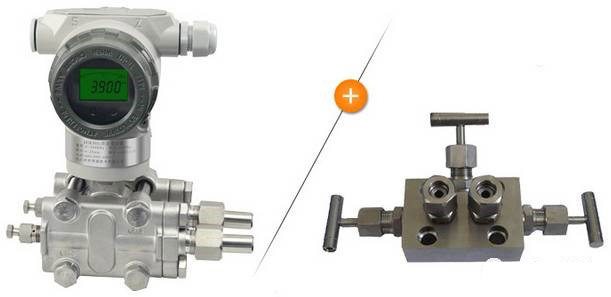

1.一體化三閥組與差壓變送器投入運行時的操作程序：

*先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。

2.差壓變送器零點在線校驗操作程序：

先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。

3.差壓變送器調零注意事項：

①零位調整螺釘和量程調整螺釘切勿搞錯。安裝現場切勿進行差壓變送器的量程調整；

②差壓變送器調零時正負壓室及兩側引壓管溫度必須相同，如果兩側有溫差則調整的零點會**間產生漂移；

③若在現場用變送器進行正、負遷移補償，則應在投運運狀態下做零位調整。若遷移量過大，則不能再差壓變送器上進行遷移補償。

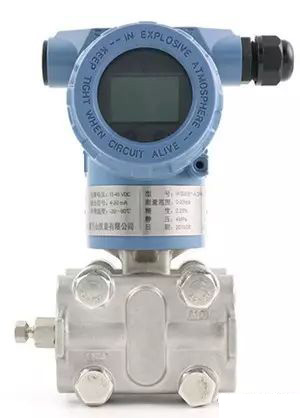

日常使用中的注意事項

1.切勿用高于36V電壓加到變送器上，導致變送器損壞；

2.切勿用硬物碰觸膜片，導致隔離膜片損壞；

3.被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4.在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；

5.測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6.在壓力傳輸過程中，應注意以下幾點：

a.變送器與散熱管連接處，切勿漏氣；

b.開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c.管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。

總結

差壓變送器在使用過程中，一定要嚴格按照要求進行安裝、接線、調零、調量程，按正確的方式進行投運，只有這樣，才能實現測量的準確可靠。
