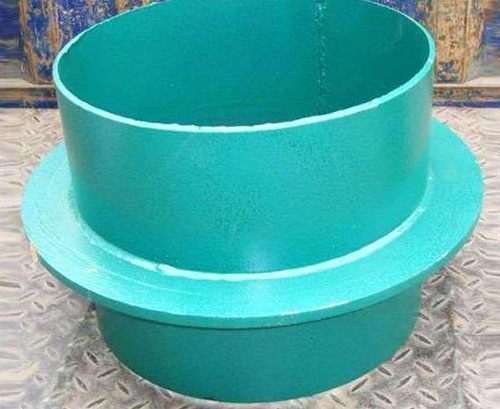

02S404剛性防水套管（B型）

防水套管圖集按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。

p 產品中心PRODUCT

C 聯系我們CONTACT

鞏義市匯智供水材料有限公司

手機：17319758766

郵箱：474146148@qq.com

C 案例推薦Case recommendation

伸縮器使用案例

產品介紹

1.防水套管圖集按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。

2剛性防水套管適用于穿構（建）筑物外墻。Ⅰ型密封圈適用于一般防水要求，Ⅱ型適用于較嚴密的防水要求。適用溫度范圍：-20℃～+80℃。當穿墻管與泵或增壓設備的進出管道連接時，宜在連接處設置柔性連接。

3.剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構（建）筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。B型適用于球墨鑄鐵管及鑄管。

產品特點

產品優勢：

剛性防水翼環適用于管道穿墻處不受管道振動和伸縮的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水翼環，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。

防水套管選型或加工時，應滿足管路設計工況及安裝的要求，**要時，上海防水套管的穿墻壁厚、軸向推力等應經結構工程師確認。

國標02S404防水套管的安裝位置應盡量避開沉降縫、伸縮縫或二個較近距離的構（建）筑物。特殊需要時，**須經由結構工程師選用。

當穿墻管的材質和外徑等超出防水套管圖集范圍，應注意對國標S404防水套管的結構形式、尺寸及縫隙內采用的填料等進行**要的調整和修正。

產品用途

剛性套管詳細介紹：

1、密閉填料可根據實際情況選用環氧樹脂、密閉防火膠泥、白布帶粘聚醋酸乙烯根填入、油麻纏繞封堵。

2、平時不封堵，在戰時轉換期內進行封堵。

3、核4級、核4B級、核5級、常5級人防工程的電氣管線采用明管敷設時，在受沖擊波方向（防護密閉門或臨戰封堵外側）應設置抗力片防護。

4、核6級、核6B級、常6級人防工程的電氣管線不需設置抗力片。

5、在防護密閉門或臨戰封堵外側受沖擊波方向，接線盒應采用防護蓋板，蓋板厚度應為≥3mm的熱鍍鋅鋼板。

6、接線盒應選用熱鍍鋅鋼板，厚度≥3mm。

技術參數
